OM5 glasvezelbekabeling

Waarom kies je voor OM5?

OM5 glasvezelbekabeling lost een groeiprobleem op dat veel bedrijven kennen: je patchkasten zitten vol, maar je netwerk vraagt meer capaciteit. Traditioneel upgrade je naar 100 Gbit/s met MPO-connectoren die 8 tot 12 vezels per verbinding vragen. In een gemiddelde patchkast met vier switches verbruik je daarmee alle beschikbare vezels. Nieuwe kabels trekken betekent werkonderbreking en hoge kosten.



OM5 met SWDM (shortwave wavelength division multiplexing) verandert dit compleet. De technologie stuurt vier verschillende lichtgolflengtes (850, 880, 910 en 940 nanometer) gelijktijdig door één vezelpaar. Elk signaal draagt 25 Gbit/s, samen goed voor 100 Gbit/s. Je gebruikt 75% minder vezels dan met traditionele parallelle optica. Concreet: waar je voorheen acht vezels nodig had, volstaan nu twee vezels.



Dit heeft directe praktische voordelen: Je bestaande duplex kabelinfrastructuur blijft volledig bruikbaar. Switches hebben meer beschikbare poorten voor toekomstige uitbreidingen. Kabelmanagement blijft overzichtelijk omdat je minder dikke kabelbundels hebt. En cruciaal voor budgetplanning: je upgrade gebeurt gefaseerd door alleen transceivers te vervangen, niet je complete bekabeling.



De lichtgroene kabelmantel herkent iedereen direct. Deze kleur is gestandaardiseerd naar IEC 60304 en voorkomt verwarring met aqua OM3, roze OM4 of geel singlemode. Een technicus die een storing moet oplossen, ziet meteen welke kabel welke specificatie heeft. Dat gaat sneller en voorkomt fouten.



All onze OM5 kabels zijn vlamvertragend  volgens EN 50265-2-1 en halogeenvrij volgens EN 50267-2-3. Bij brand komen geen giftige gassen vrij die mensen schaden of elektronica aantasten. Veel verzekeraars en brandweer eisen dit inmiddels voor serverruimtes en datacenters.

Welke connector past bij jouw situatie?

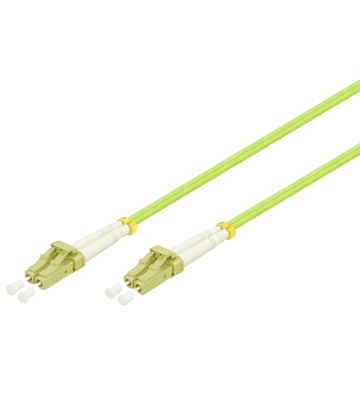

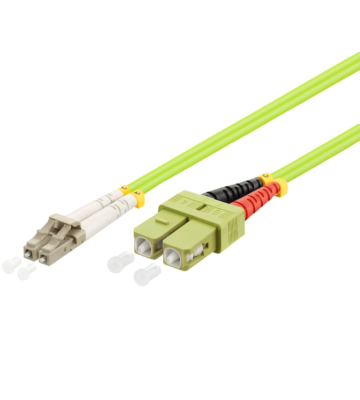

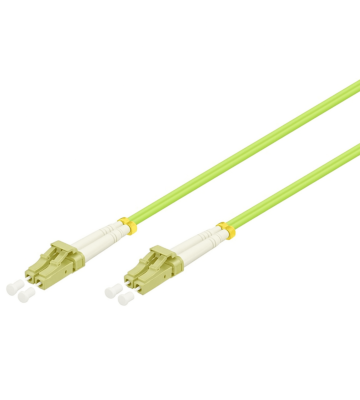

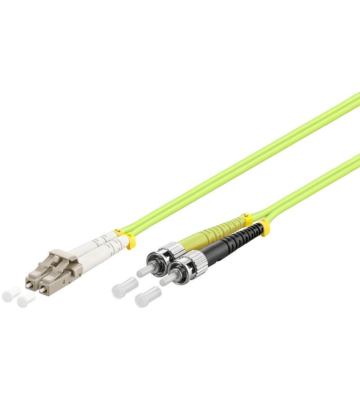

LC-connectoren zijn de moderne standaard voor 95% van de nieuwe installaties. Met 6.25mm breedte passen ze in compacte SFP-modules en high-density patchpanelen met 96 poorten per height unit. Het kliksysteem werkt intuïtief: je hoort en voelt wanneer de connector goed zit. Nadeel is de kleine plastic clip die bij ruwe behandeling afbreekt.

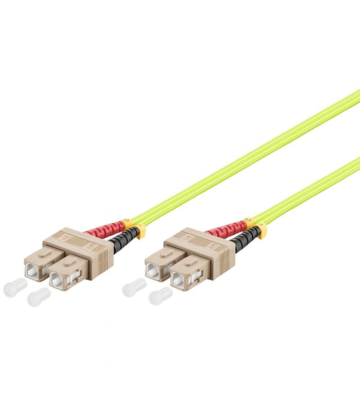

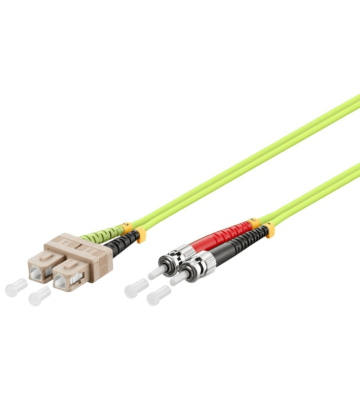

SC-connectoren zijn robuuster gebouwd. De vierkante behuizing met push-pull mechanisme houdt beter stand in zware omstandigheden. Storage area networks en Fiber Channel installaties gebruiken vaak SC vanwege jarenlange betrouwbaarheid. Je krijgt echter maar 48 poorten per height unit, dus dubbele rackruimte vergeleken met LC.

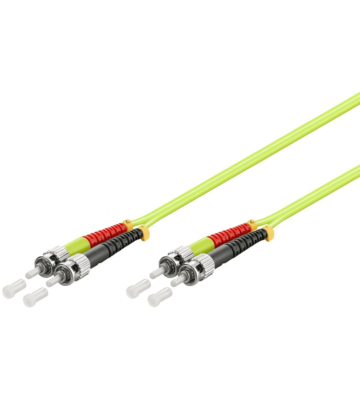

ST-connectoren met hun ronde bajonetaansluiting kom je vooral tegen in bestaande legacy installaties. De twist-lock verbinding is mechanisch optimaal en overleeft trillingen perfect. Kies ST bij uitbreiding van bestaande ST-infrastructuren.

Combineer met professionele glasvezeloplossingen

Complete netwerkinstallaties vragen meer dan alleen patchkabels. Voor verbindingen tussen gebouwen of over langere afstanden gebruik je singlemode glasvezelkabels  die kilometers overbruggen. Binnen je rack combineer je OM5 met essentiële glasvezelaccessoires:



• media converters voor de overgang tussen koper en glasvezel
• SFP mini-GBIC modules waarmee je switchpoorten flexibel configureert voor verschillende snelheden
• lascassettes die permanente verbindingen netjes organiseren
• patchpanelen als centrale verdelpunten met kabelmanagement
• glasvezelkoppelingen voor noodreparaties of het combineren van verschillende connectortypes



Betrouwbare installaties hebben ook professioneel glasvezel gereedschap nodig. Denk aan:



• precisie stripper die de coating verwijdert zonder de kwetsbare kern te beschadigen
• kevlar schaar voor de sterke beschermlaag
• meetapparatuur die signaalverlies controleert
• testapparatuur die breuken en verbindingsfouten zichtbaar maakt
• fusielasmachine voor permanente verbindingen onder 0.05dB verlies
• reinigingsapparatuur zoals ferrule reiniger, want 80% van alle glasvezelstoringen komt door vervuilde connectoren



Experttip: 3 kritieke checks voordat je OM5 bestelt Controleer of je apparatuur SWDM ondersteunt OM5 kabels werken technisch met alle multimode transceivers, maar je profiteert alleen van de viervoudige capaciteit met SWDM-compatibele optiek. Check de datasheets van je switches en transceivers op "100G-SWDM4" of "SWDM-capable".  Bereken je totale link budget Een OM5 kabel specificeert maximaal 2.6dB insertieverlies per 100 meter. Maar je totale verbinding bestaat uit meer componenten: twee patchkabels (elk 0.3dB), twee adapters in panelen (elk 0.2dB), en paneel connecties (0.3dB per stuk). Een 10 meter verbinding met normale componenten komt op ongeveer 1.2dB totaalverlies. Dat is prima. Maar als je drie patchpanelen achter elkaar schakelt voor makkelijke routing, schiet je budget tekort. Houd altijd onder 2dB totaal. Plan je kabellengtes realistisch Je denkt misschien dat je met korte kabels kosten kunt besparen. Maar dat is vaak niet zo. Een kabel van 1 meter tussen twee aangrenzende switchpoorten lijkt logisch, maar geeft geen ruimte voor netjes routing via kabelmanagement. Je kabel hangt strak gespannen, creëert stress op de connectoren en maakt onderhoud lastig. Algemene regel: reken 30% extra lengte voor proper routing en toekomstige flexibiliteit. Een 2 meter kabel waar 1.5 meter lijkt te volstaan, betaalt zich terug in onderhoudsgemak.
