Als je thuis een netwerk aanlegt, trek je vanuit de router, switch of patchpanel een utp kabel naar alle kamers waar je een netwerkverbinding wilt aanleggen. De kabel trek je door de muren en monteer je in elke kamer af op een utp wandcontactdoos. Je draait het afdekkapje van de wandcontactdoos... Maar dan?
Stugge kabel
Een wandcontactdoos heeft een LSA strook waarop je de kabel afmonteert. Hiervoor kun je het beste een stugge kabel gebruiken. Omdat de aderen van een stugge kabel een massieve kern hebben, hechten ze beter. De hechting tussen kabel en LSA strook zorgt voor een optimale netwerkverbinding.
Kies je wandcontactdoos utp
Het type wandcontactdoos pas je aan op de netwerk kabel die je gebruikt. Dat wil zeggen dat je bij afgeschermde internet kabels ook een afgeschermde wandcontactdoos gebruikt. Voor niet afgeschermde kabels volstaat een onafgeschermd utp stopcontact.
Ook de categorie stem je af op de kabel. Controleer of je een Cat5e, Cat6 of Cat6a kabel gebruikt. Als je een Cat6 kabel gebruikt, gebruik je dus ook een cat6 wandcontactdoos.
Heb je een Cat7 kabel? Dan monteer je die af op een Cat6a wandcontactdoos.

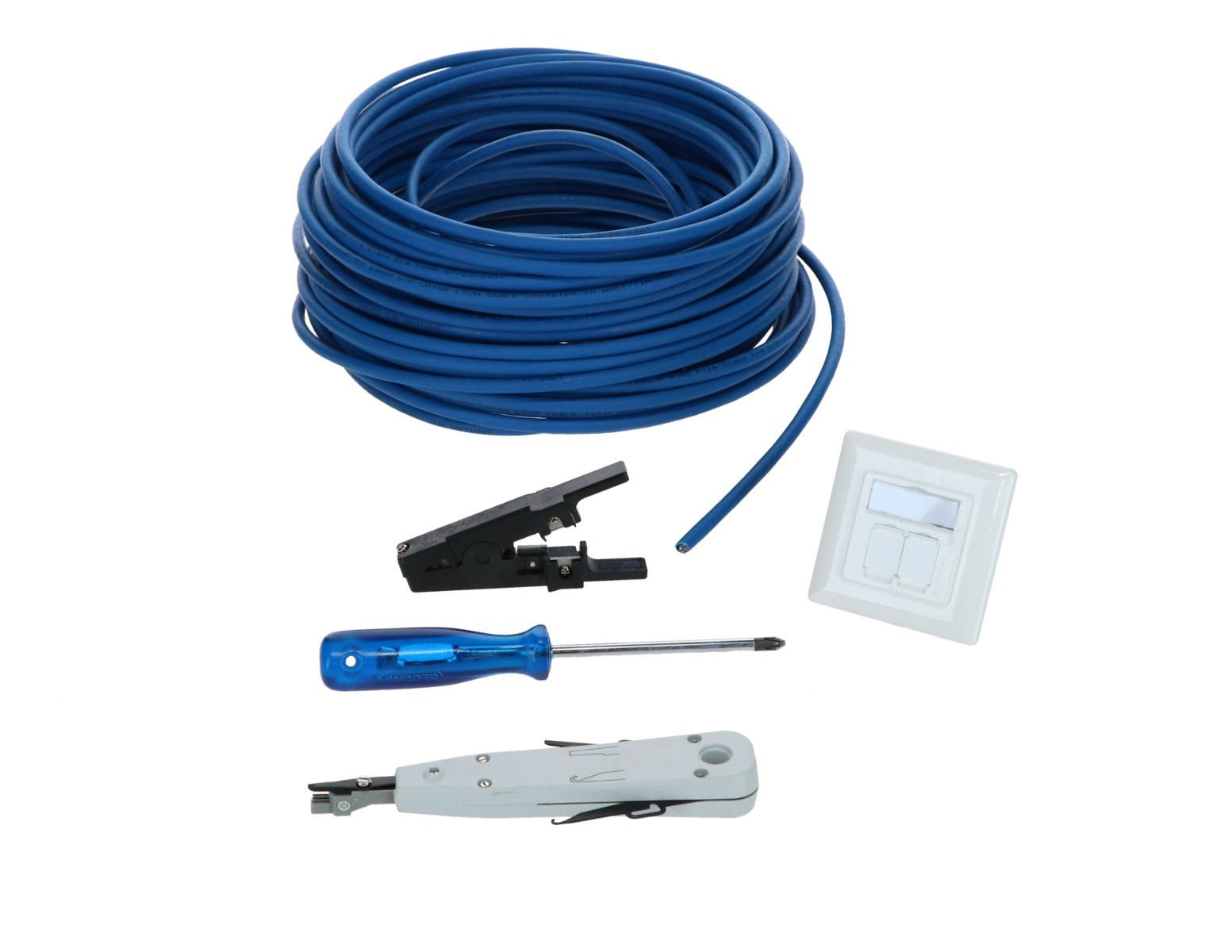

Benodigdheden
Voor het utp wandcontactdoos aansluiten heb je het volgende nodig:
- Een stugge Cat5e, Danicom cat5e kabel op rol of Cat6a kabel
- Eén of meerdere wandcontactdozen
- Een kabelstripper
- Een LSA tang
- Een kleine schroevendraaier
Stappenplan UTP kabel aansluiten op wandcontactdoos

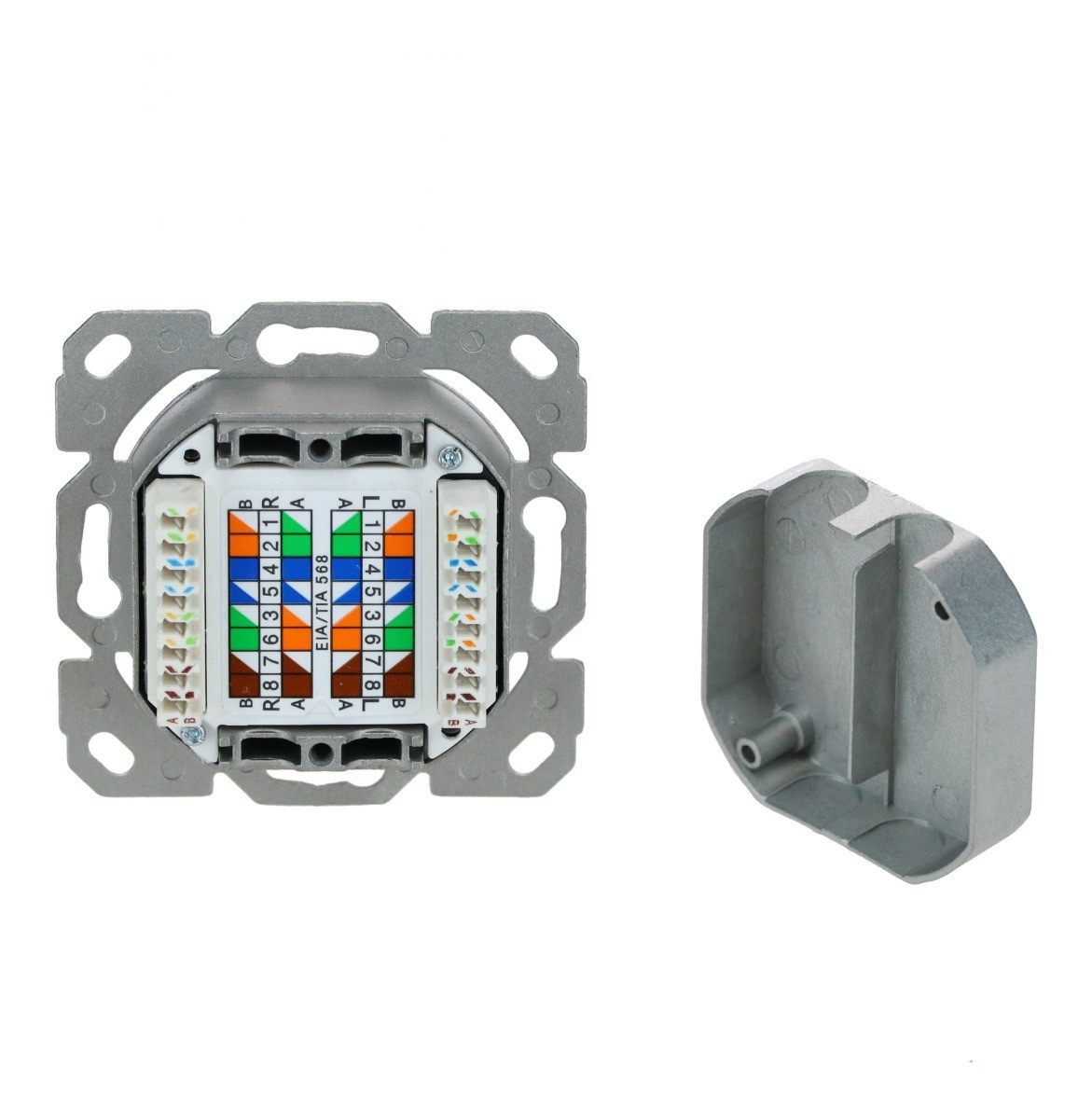

1. Draai beide afdekkapjes van de netwerk wandcontactdoos los
 |
 |
2. Hanteer de Europese B-indeling voor het monteren van de kabel
Zie ook onze uitgebreide uitleg over de kleurvolgorde.
 |

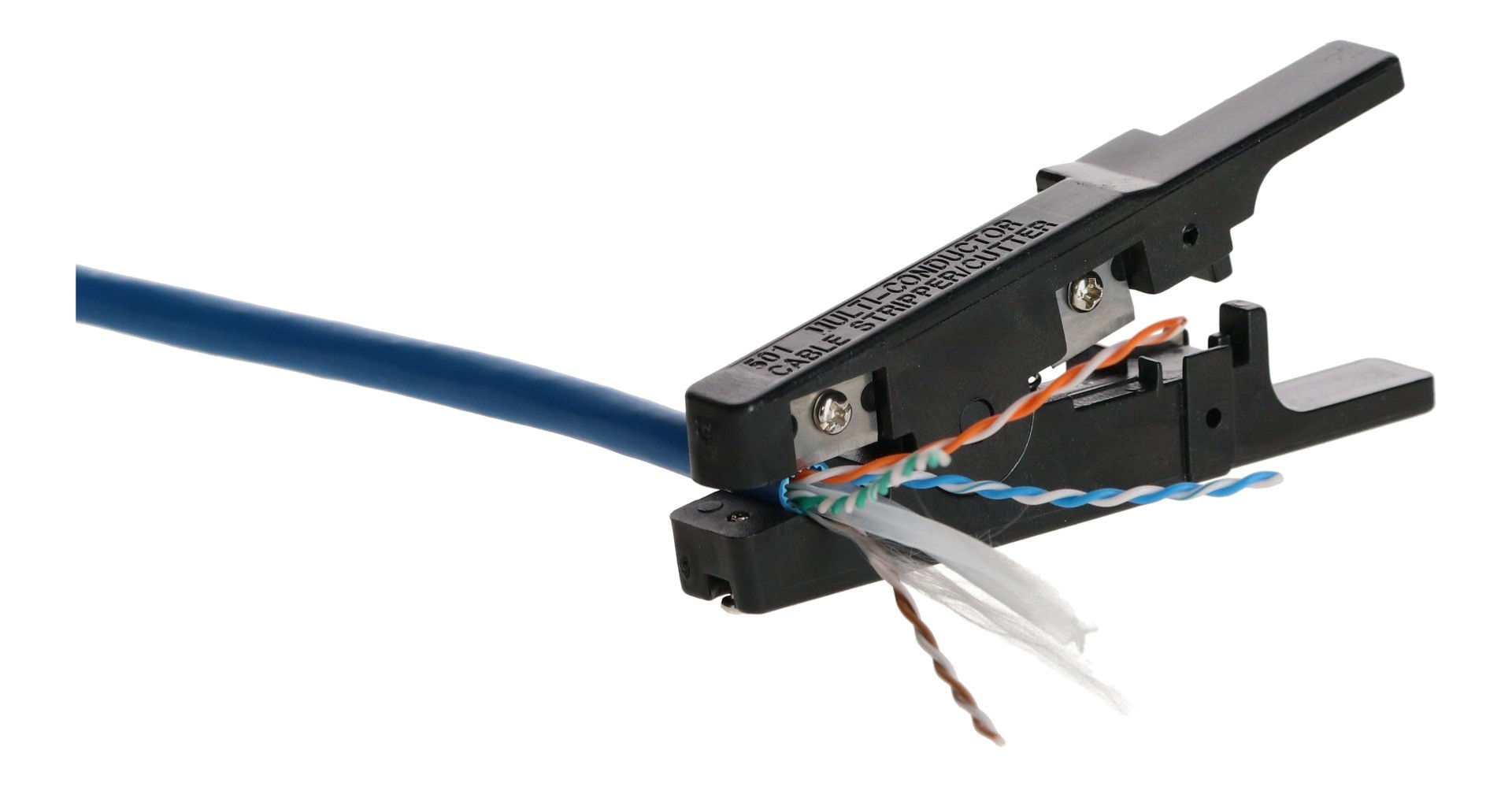

3. Strip de UTP kabel zodat de kleine aders zichtbaar zijn
 |
Hier zie je duidelijk 4 ader paren |

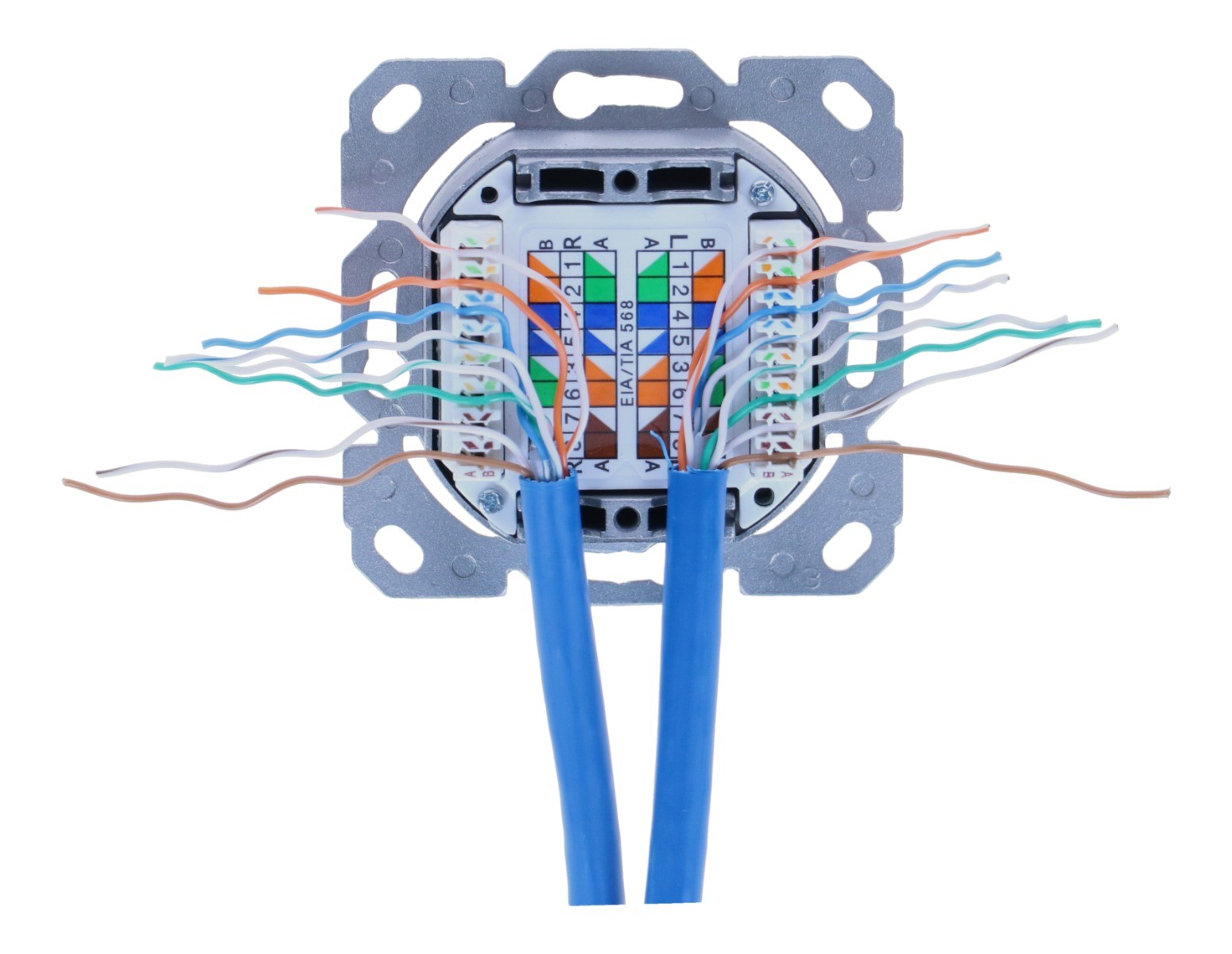

4. Leg de aders op volgorde volgens de B-indeling
 |
1: blauw-wit 2: blauw 3: oranje-wit 4: oranje 5: groen-wit 6: groen 7: bruin-wit 8: bruin |

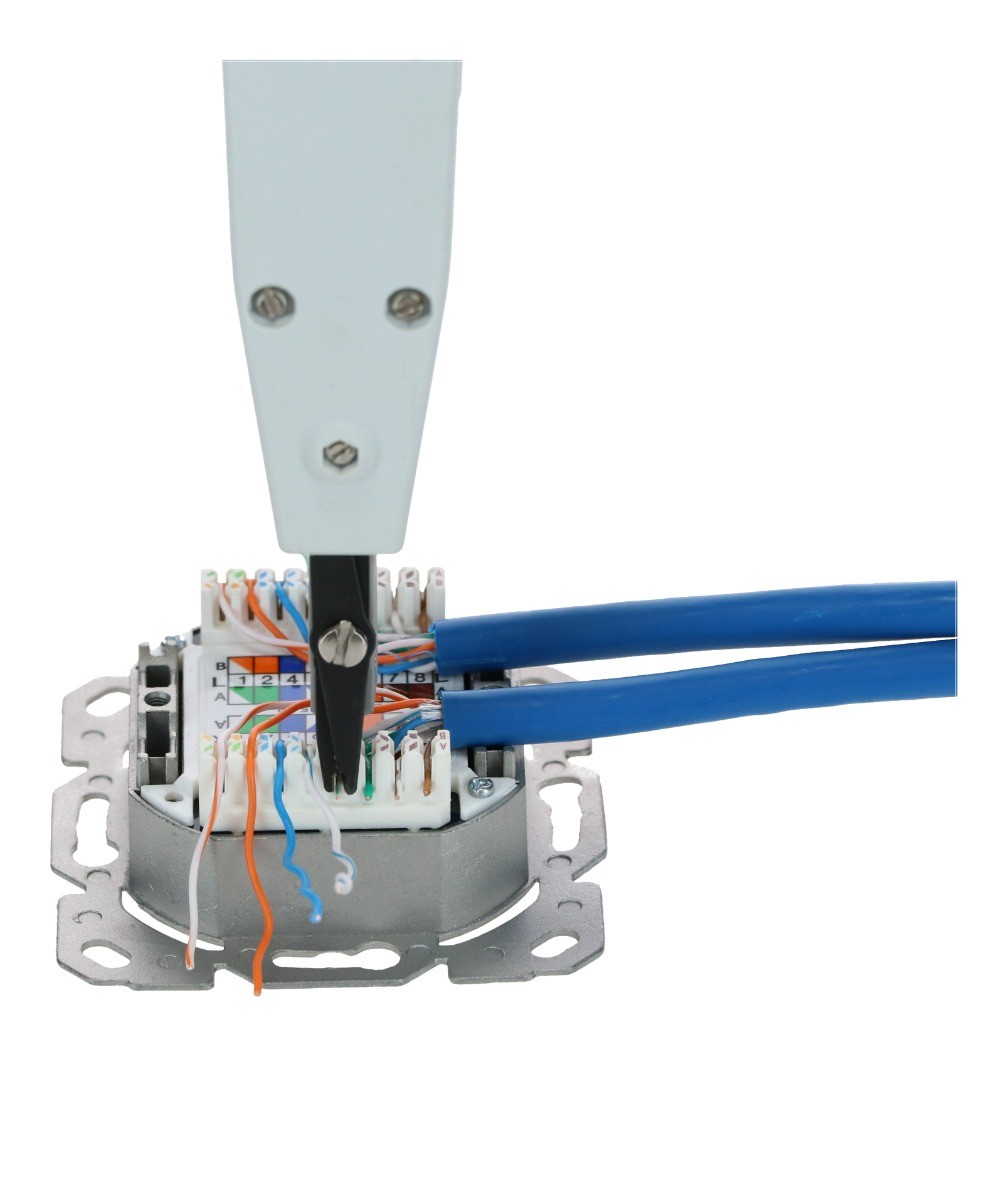

5. Monteer de aderparen door middel van een LSA tang
 |

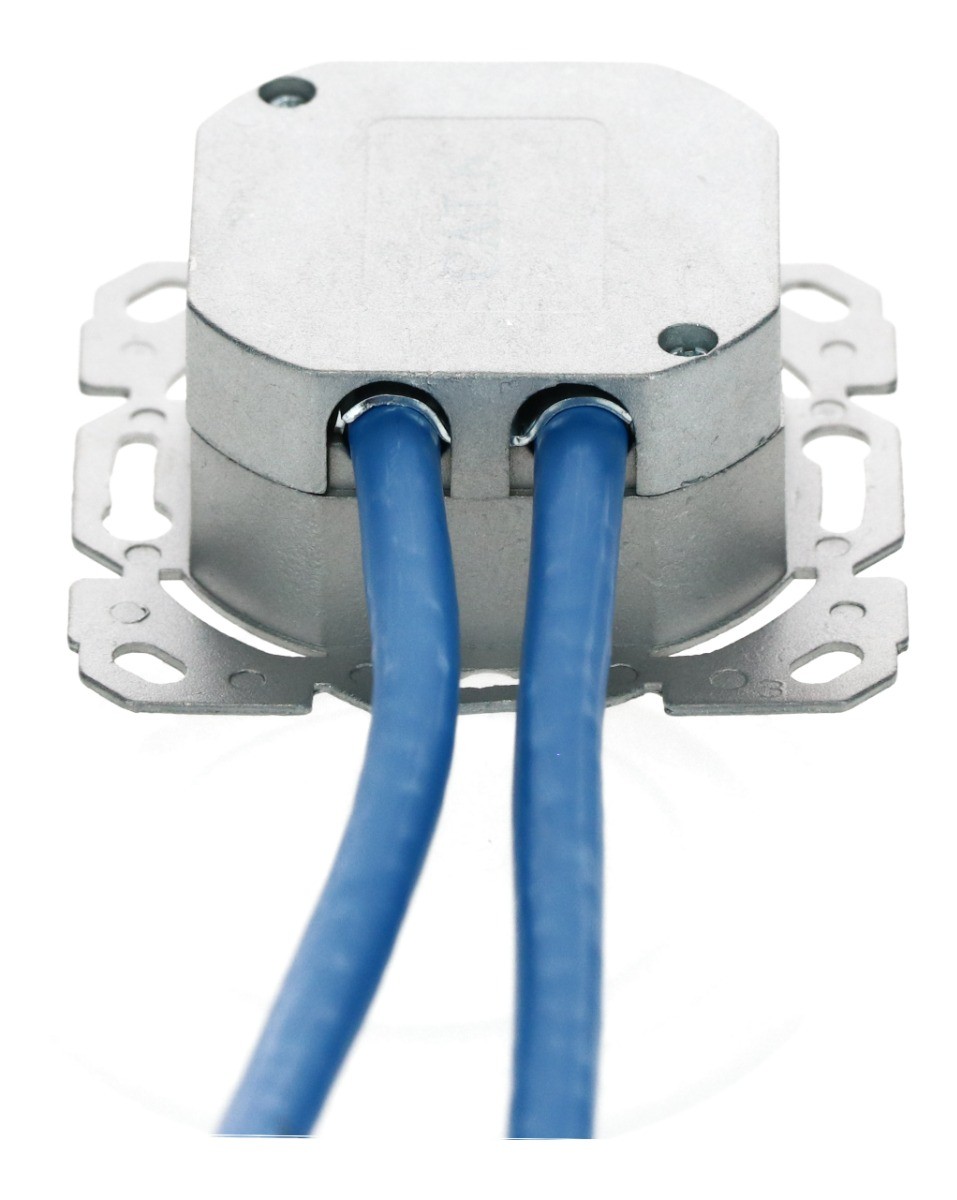

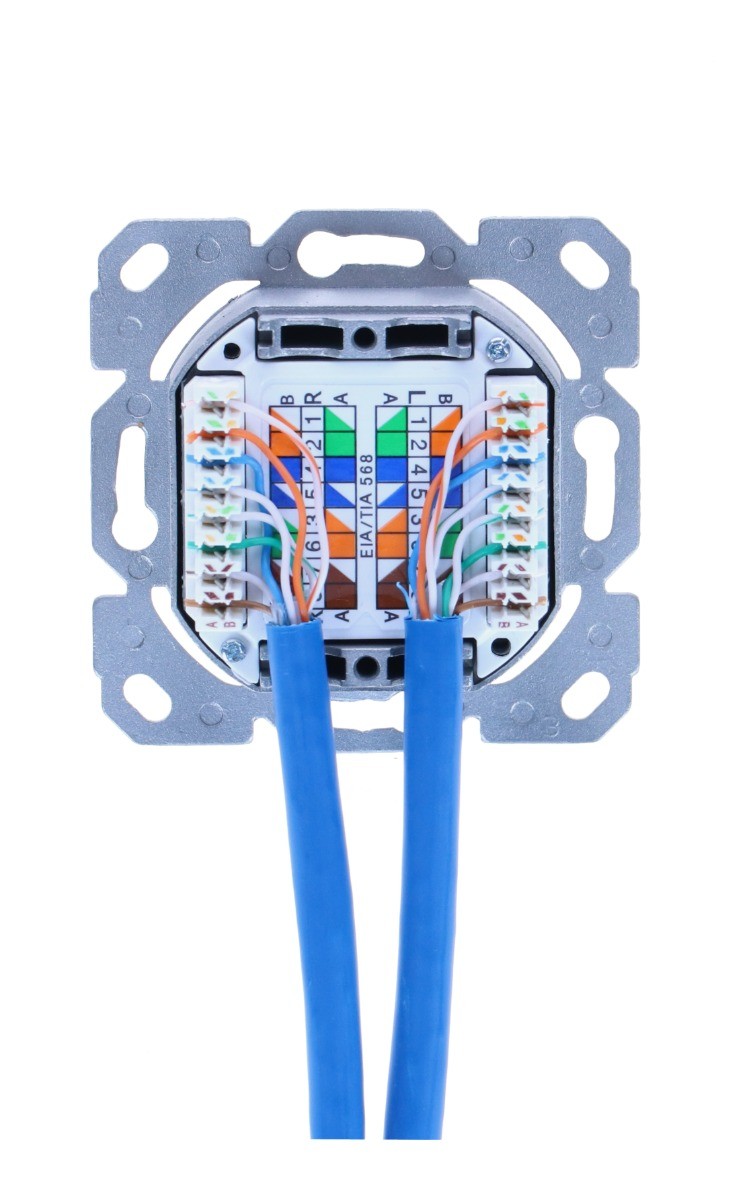

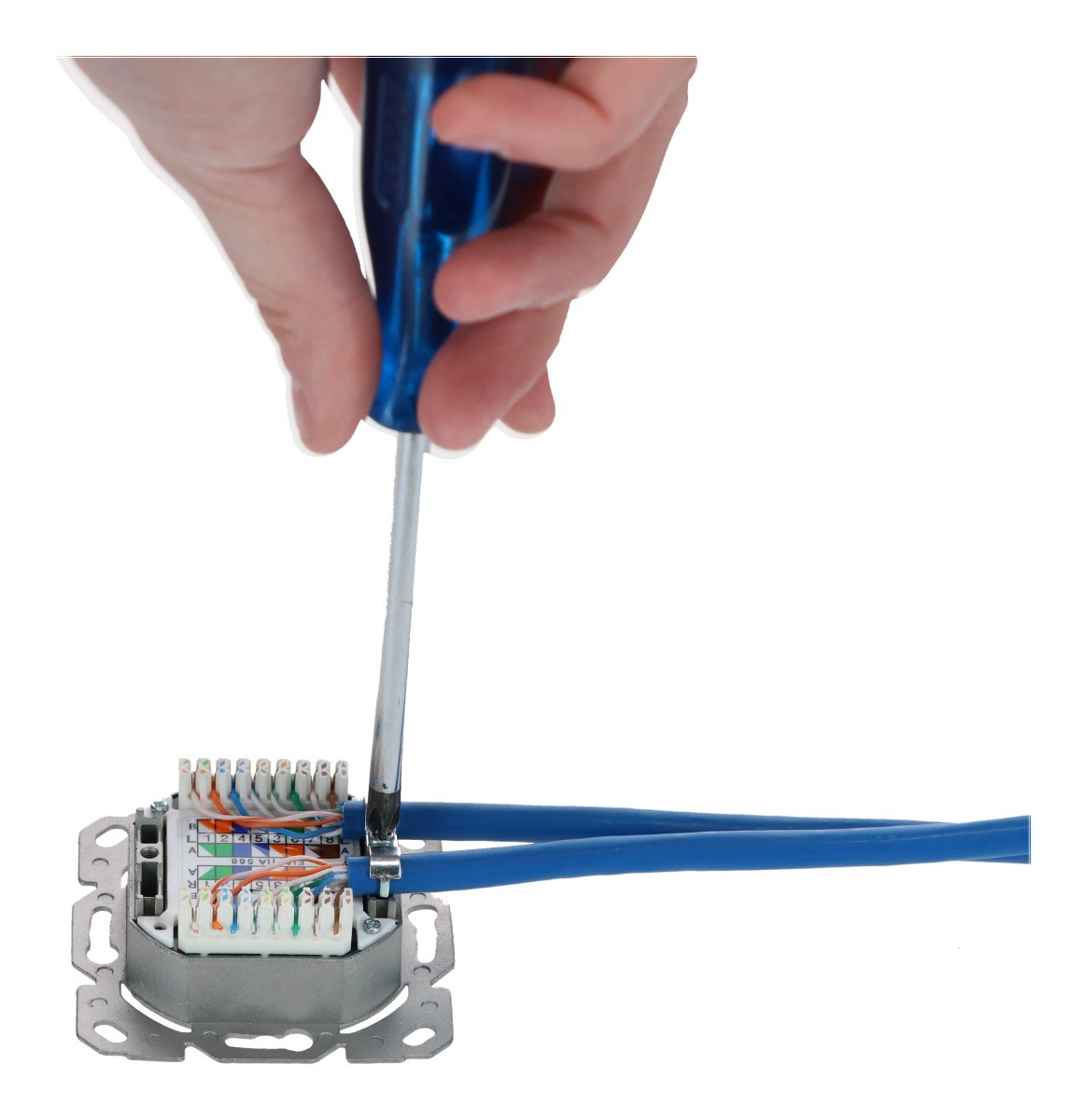

6. Zorg dat alles goed bevestigd zit.
 |

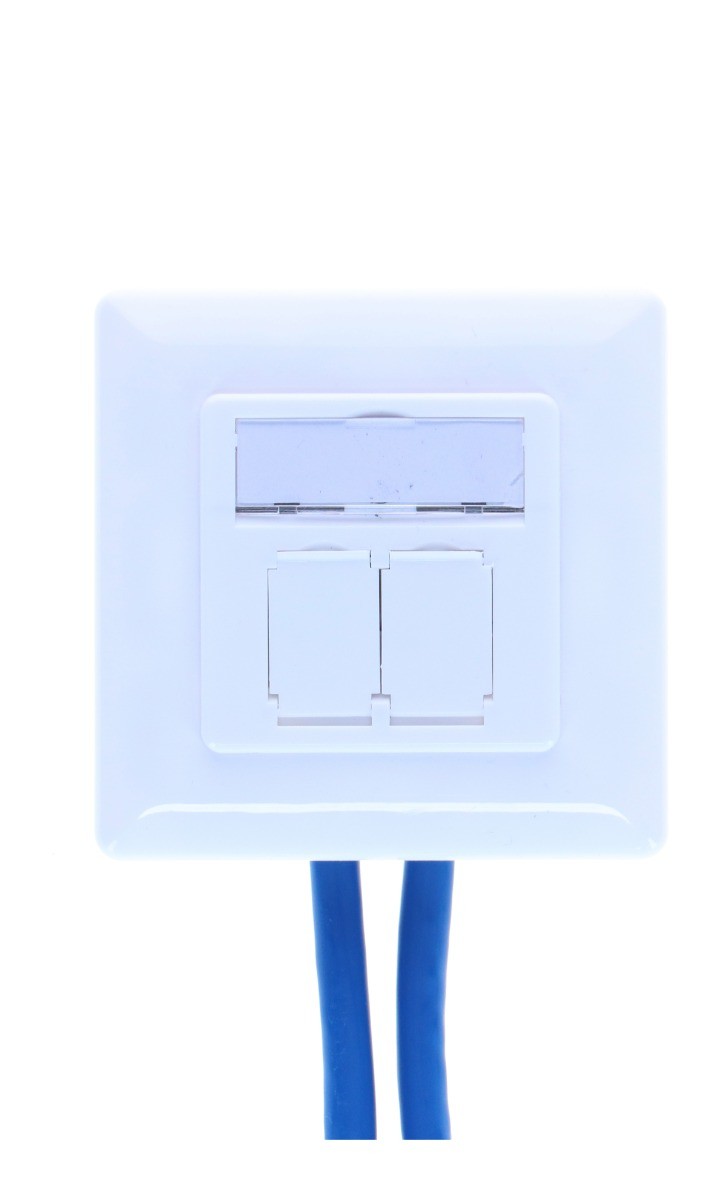

De in- of opbouwdoos is nu gereed voor gebruik!
Wil je de netwerkkabel afmonteren met een RJ45 connector? De stappen kun je hier nalezen.
