De juiste kleurcode voor netwerkkabels

De juiste kleurcode voor netwerkkabels

Bij een internet aansluiting is het noodzakelijk om een netwerkkabel aan een connector of een wandcontactdoos te bevestigen. Aan de binnenkant van de kabel zie je dat de aders een gekleurde afscherming hebben. De kleuren geven aan in welke volgorde de ader paren worden aangesloten. Maar wat is de juiste volgorde?

Standaard opbouw Netwerkkabel

De belangrijkste reden dat er kleurcodering is toegepast bij netwerk kabels is om ervoor te zorgen dat er geen verwarring kan ontstaan en de netwerk kabel op de juiste manier wordt aangesloten. Dit is essentieel voor een goed werkend netwerk en optimaal dataverkeer.



UTP bekabeling bestaat uit 8 aders waarbij iedere ader is voorzien van een andere kleur. De kleuren zijn altijd hetzelfde. Dit maakt het makkelijker de netwerkkabel op de juiste manier aan te sluiten.

Kleurcode A of B

Er zijn twee verschillende netwerkkabel kleurcodes. De EIA/TIA-568A, oftewel A-norm, en de EIA/TIA-568B, de B-norm. In Europa is het gebruikelijk om de B-norm (568B) kleurcode te hanteren. Je sluit dus de aders in en RJ45 connector of op een wandcontactdoos volgens de kleurcode van de B-norm aan. Deze kleurvolgorde is als volgt:

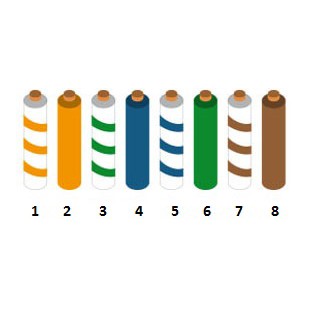

Kleurcode netwerkkabel B-norm





1. Wit-oranje
2. Oranje
3. Wit-groen
4. Blauw
5. Wit-blauw
6. Groen
7. Wit-bruin
8. Bruin





Kleurcode van RJ45 connectoren

Ook voor het aansluiten van een netwerkkabel op wandcontactdozen houd je je aan de kleurvolgorde volgens de B-norm. Echter is het hierbij wel belangrijk om goed te letten op de volgorde van de nummering die in de wandcontactdoos wordt aangegeven. Bij de inbouwdozen in ons assortiment is de volgorde van de aansluiting 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.

Zoals je ziet, moeten de aderparen op onderstaande foto op een andere volgorde worden gelegd. De weergave op de wandcontactdoos is dus altijd bepalend voor de volgordevan de aders:



Kleurcode wandcontactdoos

- Wit-blauw (5)
- Blauw (4)
- Wit-oranje (1)
- Oranje (2)
- Wit-groen (3)
- Groen (6)
- Wit-bruin (7)
- Bruin (8)









Wat is de kleurvolgorde bij een crossover kabel?

Bij een crossover-kabel wordt er aan de ene kant gebruikt gemaakt van de B-norm (568B) en aan de andere kant de A-norm (568A). De kleurvolgorde volgens de A-norm is als volgt:

- Wit-groen (3)
- Groen (6)
- Wit-oranje (1)
- Blauw (4)
- Wit-blauw (5)
- Oranje (2)
- Wit-bruin (7)
- Bruin(8)

Over ons

Gratis professioneel advies

Heb je na het lezen van dit blog toch nog vragen over de juiste kleurvolgorde van je netwerkkabel? Of ben je op zoek naar cat5e kabel op rol, cat6 kabel op rol of cat7? Onze medewerkers staan voor jou klaar. We zijn bereikbaar via telefoon (074 - 852 6448), e-mail ([email protected]) en live chat op werkdagen tussen 08:00 en 17:00 uur.

Kwaliteit én 25 jaar garantie

Op alle server- en patchkasten en passieve accessoires uit ons assortiment geldt een garantietermijn van 25 jaar. Alle actieve componenten kennen een garantietermijn van één jaar. Wanneer het artikel in goede staat is en normaal wordt gebruikt, garanderen we dat het apparaat naar verwachting blijft werken. Je bent dus verzekerd van kwaliteit én garantie.

Snelle verzending voor 16:00 uur

Bestel je op werkdagen voor 16:00 uur? Dan doen wij er alles aan om de bestelling nog diezelfde dag te verzenden. Vanuit ons 5000m2 magazijn versturen wij dagelijks alle bestellingen. Onze ruime voorraad maakt snel verzenden mogelijk. Whitelabel verzenden valt ook onder verzendmogelijkheden.



Opmerkingen
claessens willy 2019-03-06 17:28:04
Het is een zeer duidelijke informatie.
Peter 2019-04-15 12:33:30
Hallo, Onlangs heb ik een Hikvision dome gekocht echter deze moest op de buitenmuur komen waardoor ik genoodzaakt was om de connector eraf te knippen om de kabel door de buitenmuur te kunnen voeren. Nu wilde ik een nieuwe RJ45 connector monteren maar nu wijken de kleuren (donkerblauw of paars, groen, oranje, wit, grijs, bruin, licht blauw) van de domekabel af van de standaard kleuren (wit-oranje, oranje, wit-groen, blauw, wit-blauw, groen, wit-bruin, bruin) voor een netwerkkabel. Vraag: bestaat en een omkleurtabel o.i.d. of kan iemand mij vertellen welke kleuren moeten worden aangesloten op de standaardkleuren?
Baer 2019-04-24 09:57:04
Beste, Helaas zijn wij niet bekend bij deze afwijkende kleurcode. Ik raad u aan dit na te vragen bij de dealer of Hikvision zelf. Mochten wij u op een andere manier kunnen helpen horen wij het graag. Baer DS-IT
Eric 2019-05-04 11:20:12
Je kan het beste de afgeknipte connector bestuderen, als het goed is moet je de volgorde van de kleuren daarin kunnen zien.
Samantha 2019-07-03 14:45:40
Ik heb een wandkontaktdoos met aan 1 kant alleen witte connector, en aan de andere kant een gekleurde connector. Nu staat de volgorde van kleuren daar als volgt op, bruin, bruinwit, blauwwirt, blauw, groen, groenwit, oranje, oranjewit. Dit is dus anders dan jullie de code aan geven. Moet ik in de witte rij gewoon jullie code aanhouden, of in de gekleurde de code zoals op de connector staat aanhouden?
Baer Lenssen 2019-07-04 12:21:00
Beste, Graag willen wij u hiermee helpen, bent u in de gelegenheid om ons hiervan een foto te sturen naar: [email protected] Wij horen graag van u. Baer DS-IT
Jeroen Van De Vyver 2019-07-09 11:36:51
Beste, Ik stel mij de vraag of (en eventueel hoe) ik een UTP Cat6 kabel kan aansluiten op een 5-polige telefoniecontactdoos (Niko Stopcontact TEL)? Mvg, Jeroen
Baer 2019-07-11 08:25:20
Geachte, bent u in de gelegenheid een foto van deze contactdoos te sturen naar [email protected]? Wij hopen u hierdoor verder te kunnen helpen. Baer| DS-IT
Koen 2020-04-18 19:53:48
Ik heb al jaren een vraag over UTP: Waarom is de volgorde wit-groen, blauw, wit-blauw, groen want volgens mij is dat enkel verwarrend. Immers, als aan beide zijden dezelfde volgorde wordt aangehouden kun je net zo goed alle paren achter elkaar pakken: wit-groen, groen, wit-blauw, blauw dat is netto exact hetzelfde (als je het maar aan beide kanten doet). Iemand enig idee? (Of zit ik er helemaal naast?)
Lotte 2020-06-03 13:50:21
Beste Koen, Dit heeft te maken met 'alien crosstalk'. Door de aders zo te positioneren verminder je de overspraak tussen aderparen onderling.
B Kamp 2020-06-01 19:59:01
Ik vind jullie uitleg erg duidelijk. Een vraag blijft voor mij onbeantwoord: Als ik aan beide kanten een verlengsnoer een RJ45 monteer, waarom moet de kleurvolgorde aan beide zijden dan niet tegengesteld zijn?
René Nagel 2020-06-27 21:32:47
Eindelijk een duidelijke uitleg.
Ray 2020-09-06 19:38:29
Als je A doet aan beide zijde, geeft dat dan problemen omdat B in Europa gangbaar is?
Carolien 2020-09-07 09:30:28
Beste Ray, Omdat de B-norm in Europa gehanteerd wordt, wordt ook geadviseerd de B-norm bij iedere aansluiting toe te passen. Dit om verwarring te voorkomen, voor nu en in de toekomst.
Jan 2021-03-06 08:03:21
Kan je met deze dozen ook de 1GB snelheid halen? ik kom namelijk niet hoger dan 100MB uit, en een kabel direct in de pc red ik het wel. Of ligt het aan de aansluiting die gedaan is in de doos?
Anita 2021-03-09 14:24:50
Beste Jan, Dat is natuurlijk afhankelijk van uw internetabonnement, indien u meer dan 100MB heeft en niet hoger uitkomt dan 100MB kan dit de wijze van afmonteren zijn ervan uitgaande dat u een stugge kabel heeft gebruikt en hierop de wcd heeft afgemonteerd. Anita
