Regelmatig krijgen wij de vraag of het gebruik van een afgeschermde kabel noodzakelijk is en hoe deze afgeschermde (FTP) kabel aangesloten moet worden op een afgeschermde connector of op een afgeschermde wandcontactdoos. In dit blog geven wij antwoord op deze vragen.
Regelmatig krijgen wij de vraag of het gebruik van een afgeschermde kabel noodzakelijk is en hoe deze afgeschermde (FTP) kabel aangesloten moet worden op een afgeschermde connector of op een afgeschermde wandcontactdoos. In dit blog geven wij antwoord op deze vragen.
Om direct met een antwoord te komen; afscherming is noodzakelijk wanneer de bekabeling naast een COAX kabel of stroomkabel komt te liggen om interferentie te voorkomen. Een (S)FTP kabel aansluiten op een niet afgeschermde wandcontactdoos zal wel werken, maar de eigenschappen van de afgeschermde kabel teniet doen. Hetzelfde geldt voor het monteren van niet afgeschermde connectoren aan een afgeschermde kabel.
FTP kabel in combinatie met afgeschermde connectoren
Een FTP kabel is een afgeschermde kabel waarbij de aderparen zijn voorzien van een folieafscherming. Een S/FTP kabel is daarnaast ook voorzien van een gevlochten afscherming. De afscherming is toegepast om interferentie te voorkomen. Interferentie zorgt voor een verminderde kwaliteit van de signaaloverdracht. Dit gaat ten kostte van de snelheid of zorgt mogelijk zelfs voor het onderbreken van de overdracht. Deze storingen kunnen veroorzaakt worden door elektro magnetische velden. Een stroom- of coaxkabel in de nabijheid van een netwerkkabel kan interferentie veroorzaken.
FTP patchkabels zijn standaard voorzien van afgeschermde connectoren om het signaal van de kabel af te schermen van invloeden van buitenaf. Deze afgeschermde connectoren zijn te herkennen aan de metalen behuizing in vergelijking met de transparante kunststof behuizing van normale UTP connectoren. Het metaal van de connector houdt de signalen van buitenaf tegen. Om de eigenschappen van een FTP kabel op rol te behouden is het nodig om afgeschermde connectoren te gebruiken.
Hoe monteer ik een afgeschermde connector aan op een FTP kabel?

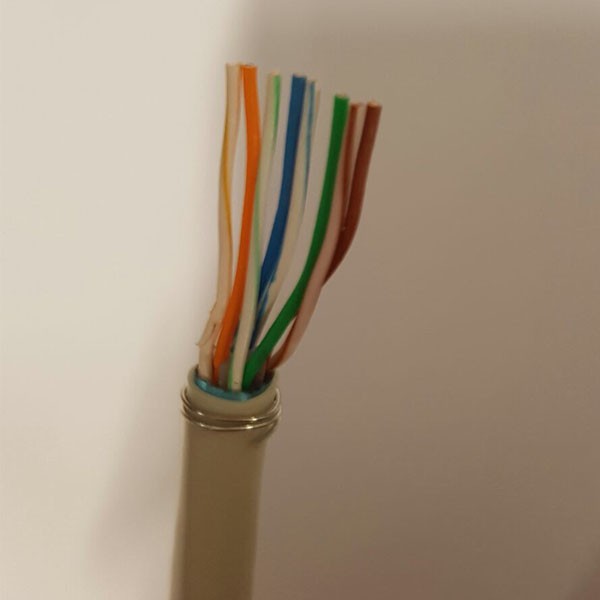

Stap 1 – Strip de FTP kabel zodat de aderparen en aardedraad zichtbaar zijn

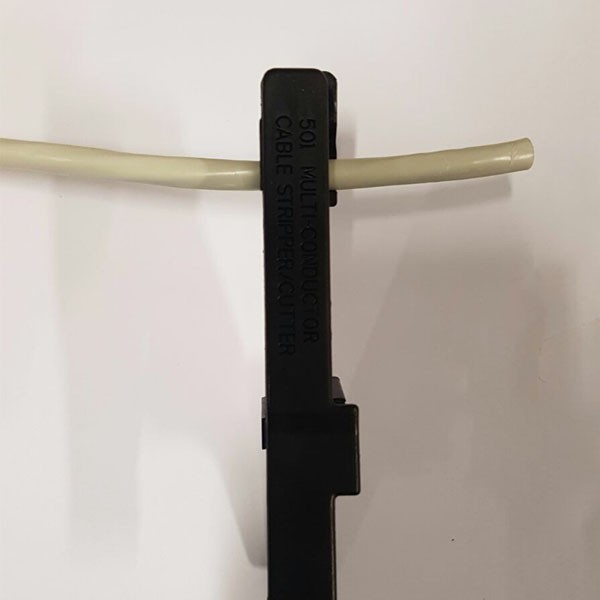

Voor het strippen van de kabelmantel kunt u gebruik maken van een kabelstripper.
 |
 |

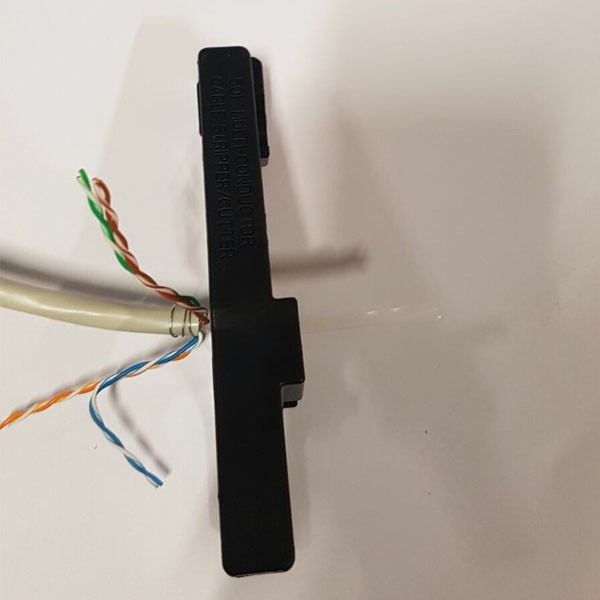

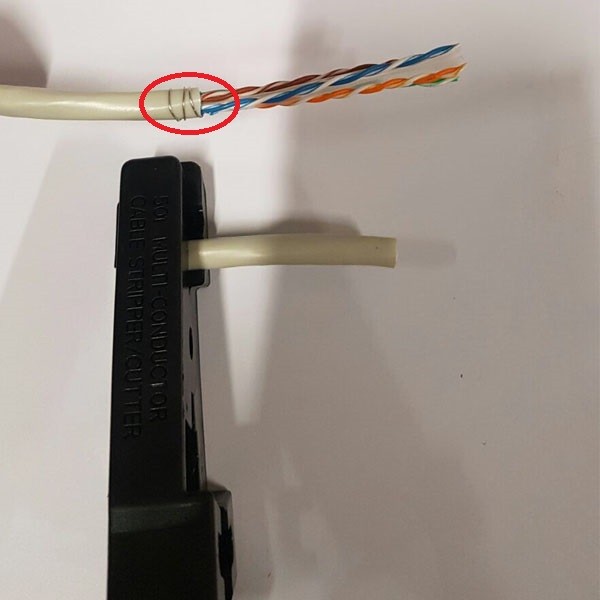

Stap 2 - Draai de metalen aardedraad rondom het uiteinde van de kabelmantel
 |

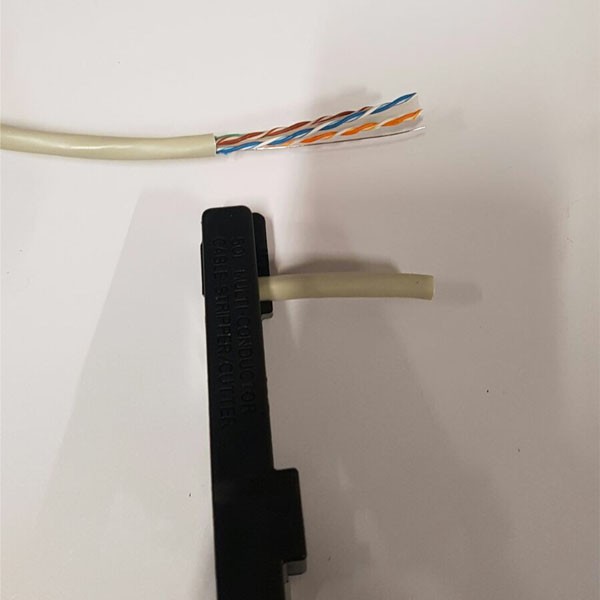

Stap 3 – Vouw de aderparen naar beneden om met behulp van de kabelstripper het "witte kruis" af te knippen
 |
Stap 4 – Leg de aders op de juiste volgorde en knip ze recht af
 |
1: Wit-Oranje 2: Oranje 3: Wit-Groen 4: Blauw 5: Blauw-Wit 6: Groen 7: Bruin-Wit 8: Bruin |

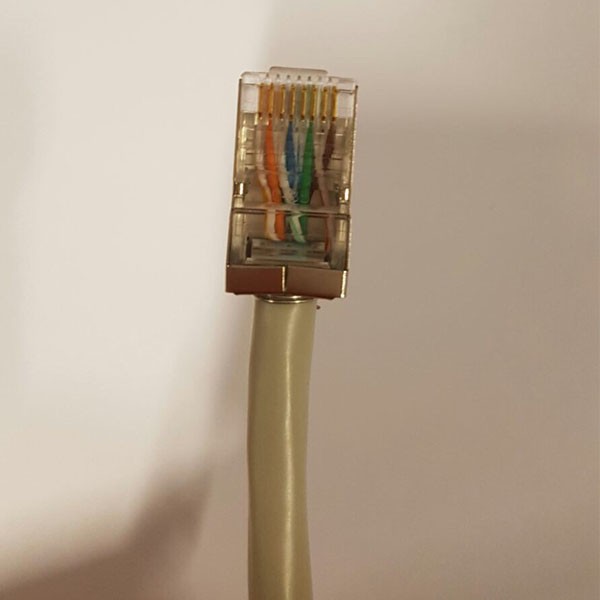

Stap 5 – Schuif de aderparen in de connector
Zorg ervoor dat de aardedraad contact maakt met de connector alvorens u deze gaat aanknijpen/krimpen.

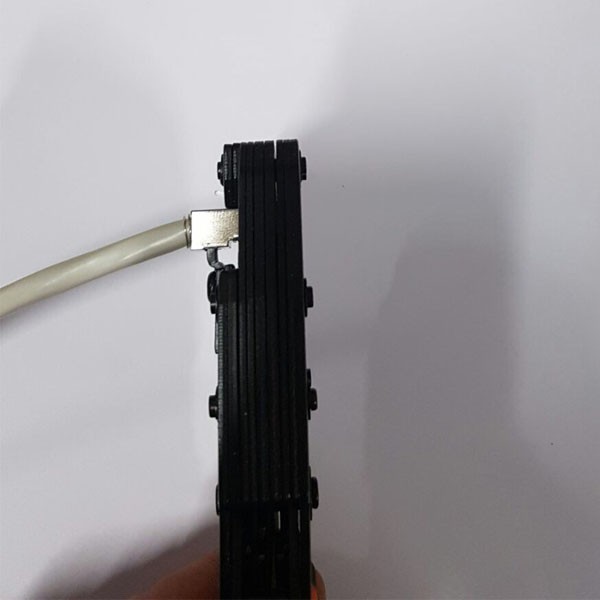

Stap 6 – Knijp de connector goed aan met een krimptang
 |
 |
Aansluiten op een afgeschermde wandcontactdoos

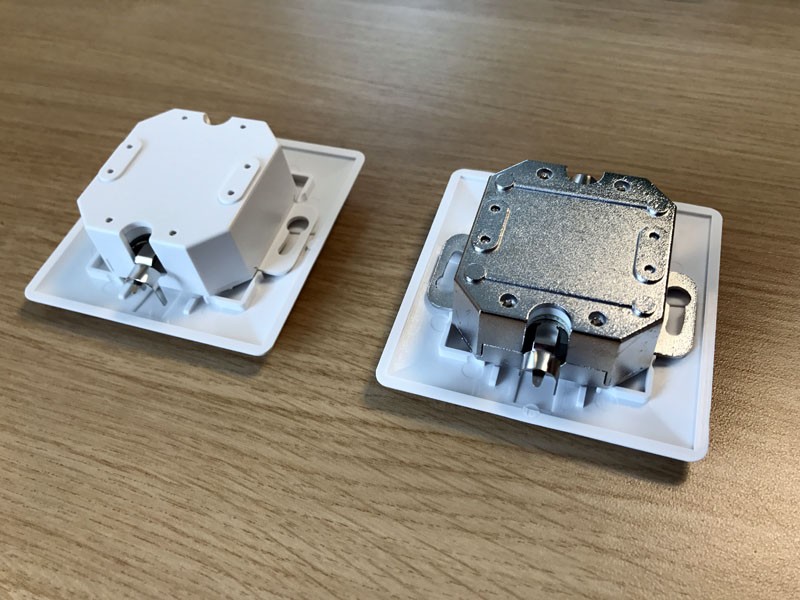

Om dezelfde reden als bij de connectoren kan een FTP kabel met afgeschermde connectoren het best aangesloten worden op een afgeschermde wandcontactdoos. Een afgeschermde wanddoos is aan de binnenkant afgeschermd met metaal zodat invloeden van buitenaf geen invloed hebben. Een normale onafgeschermde wandcontactdoos is volledig van kunststof, waardoor elektromagnetische storingen in de buurt, ondanks het gebruik van een FTP kabel, alsnog invloed hebben op het signaal. In de afbeelding ziet u duidelijk het verschil tussen een niet afgeschermde wandcontactdoos links en een met metaal afgeschermde wandcontactdoos rechts.
Hoe monteer ik een FTP kabel aan de wandcontactdoos?
Volg de stappen in het blog: Hoe monteer ik een in-/opbouwdoos?

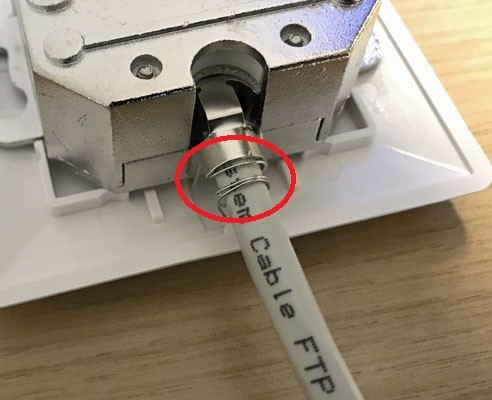

Echter is het belangrijk om net als bij stap 2 zoals hierboven beschreven, dat de aardedraad om de kabelmantel wordt gewikkeld. Zorg ervoor dat deze aardedraad contact maakt met de metalen behuizing van de wandcontactdozen. Zie afbeelding hieronder.
 |
Conclusie
Om er zeker van te zijn dat elektromagnetische velden en o.a. stroom- en coaxbekabeling geen invloed hebben op de kwaliteit van de signaaloverdracht, is het gebruik van een FTP kabel met afgeschermde connectoren onvermijdelijk. En wanneer de kabel aangesloten gaat worden op een wandcontactdoos, zal deze ook afgeschermd moeten zijn om de kans op interferentie te voorkomen.
