Keystones zijn uitermate handig om een patchpaneel te voorzien van aansluitingen die u nodig hebt. U bent zo niet afhankelijk van een patchpaneel met bijvoorbeeld alleen maar Cat5e RJ45 aansluitingen.

Keystones zijn uitermate handig om een keystone patchpaneel te voorzien van aansluitingen die u nodig hebt. U bent zo niet afhankelijk van een patchpaneel met bijvoorbeeld alleen maar Cat5e RJ45 aansluitingen.

Kleurvolgorde keystones

Keystones zijn in verschillende varianten verkrijgbaar. Een keystone kan worden gebruikt om verschillende types databekabeling af te monteren. De kabel wordt aangesloten op een zogeheten LSA strook aan de achterzijde of binnen in de keystone. De acht aderparen van de kabel worden hierbij met behulp van een LSA tang bevestigd in de acht aansluitpunten. LSA stroken zijn altijd voorzien van een A- en een B kleurvolgorde. Hier wil echter nog wel eens verwarring over ontstaan bij de verschillende keystones. De kleurvolgorde kan per keystone namelijk verschillen of het is niet helemaal duidelijk welke aansluitpunten bij welke kleur horen.

Stap 1 - Gebruik een stugge kabel

Wanneer u ervoor gaat kiezen om keystones te gebruiken, dan is het wel belangrijk om erop te letten dat u gebruik maakt van een kabel met een stugge kern (stugge kabel). Kabels met een soepele kern (soepele kabel) kunnen namelijk niet aangesloten worden op LSA stroken. Alle losse, hele dunne koperdraadjes in de aderparen van een soepele kabel kunnen namelijk niet goed aangesloten worden met de LSA tool.

Stap 2 – Hanteer de B-norm

Zoals hiervoor al eerder besproken hebben keystones een LSA strook met twee kleurvolgordes, aangegeven met een A en een B. In Europa wordt altijd standaard de B-norm gehanteerd. Bij het monteren van een stugge kabel op de keystone dient dan ook de kleurvolgorde te worden aangehouden welke wordt aangegeven met de B. Maar per keystone kan deze kleurvolgorde dus verschillen en dit is waar vaak de verwarring ontstaat. Wanneer je wijzigingen gaat aanbrengen in een bestaand netwerk bijvoorbeeld kabels op de werkplek netjes afmonteren, controleer dan aan de pachtkast welke kleurcodering is toegepast.

Stap 3 – Verbindt de aderparen met de juiste aansluitpunten

In de afbeeldingen hieronder leggen we daarom per keystone uit welke kleurvolgorde u kunt hanteren.

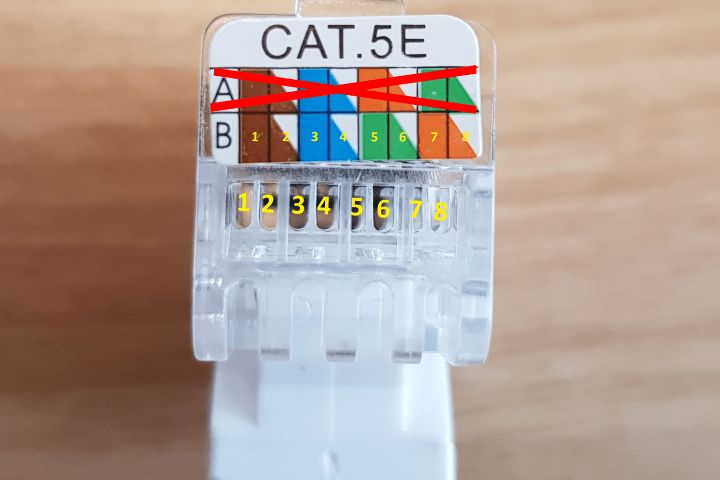

Cat5e UTP Keystone Connector - Toolles (DS-KC-UTP5-TL)

Kleurvolgorde Keystone DS-KC-UTP5-TL 1: Bruin
2: Wit-Bruin
3: Blauw
4: Wit-Blauw

5: Groen
6: Wit-Groen
7: Oranje
8: Wit-Oranje

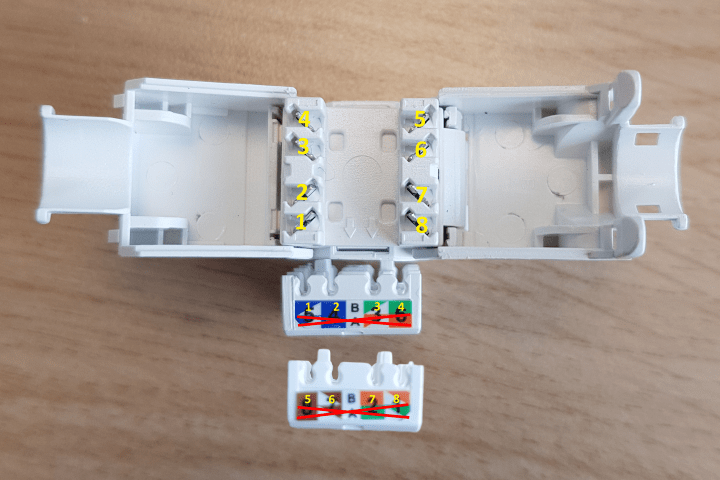

CAT6 UTP Keystone Connector - Toolless Twist (DS-KC-UTP6-TL-T)

Onderstaande kleurvolgorde geldt, naast de DS-KC-UTP6-TL-T, ook voor de volgende keystone: DS-KC-UTP6A-TL-T.

CAT6 UTP Keystone Connector - Toolless Twist Zijkant 1
1: Groen
2: Wit-Groen
3: Blauw
4: Wit-Blauw

Zijkant 2
5: Wit-Oranje
6: Oranje
7: Wit-Bruin
8: Bruin

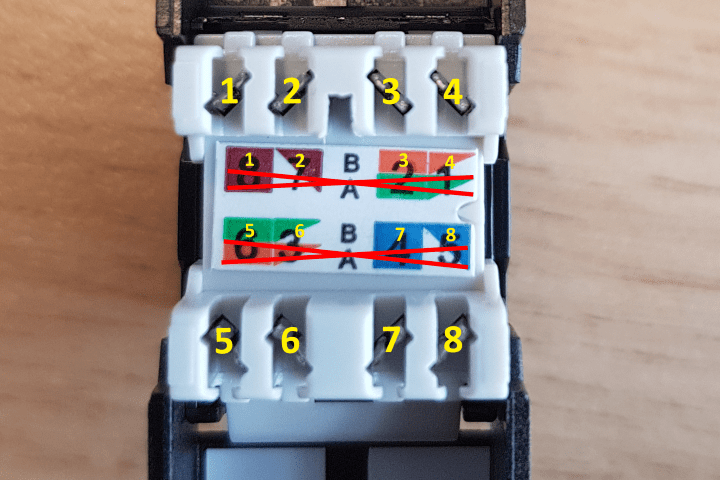

Cat6a UTP Keystone Connector (DS-KC-UTP6A-RJ45)

Onderstaande kleurvolgorde geldt naast de DS-KC-UTP6A-RJ45, ook voor de volgende keystone: DS-KC-STP6A-TL.

Cat6a UTP Keystone Connector kleurvolgorde 1: Wit-Blauw
2: Blauw
3: Wit-Groen
4: Groen

5: Bruin
6: Wit-Bruin
7: Oranje
8: Wit-Oranje

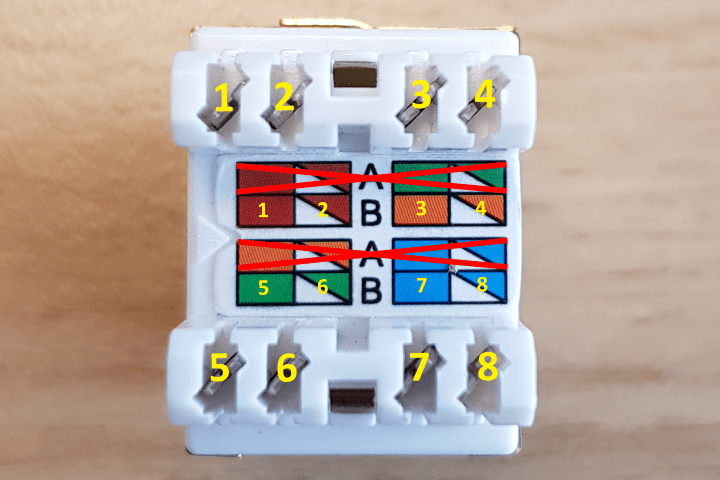

CAT6a UTP Keystone Connector - Toolless (DS-KC-UTP6A-TL)

Onderstaande kleurvolgorde geldt, naast de DS-KC-UTP6A-TL, ook voor de volgende keystone: DS-KC-UTP6A-LSA

Kleurvolgorde Keystone DS-KC-UTP6A-TL 1: Buin
2: Wit-Bruin
3: Oranje
4: Wit-Oranje

5: Groen
6: Groen-Wit
7: Blauw
8: Wit-Blauw

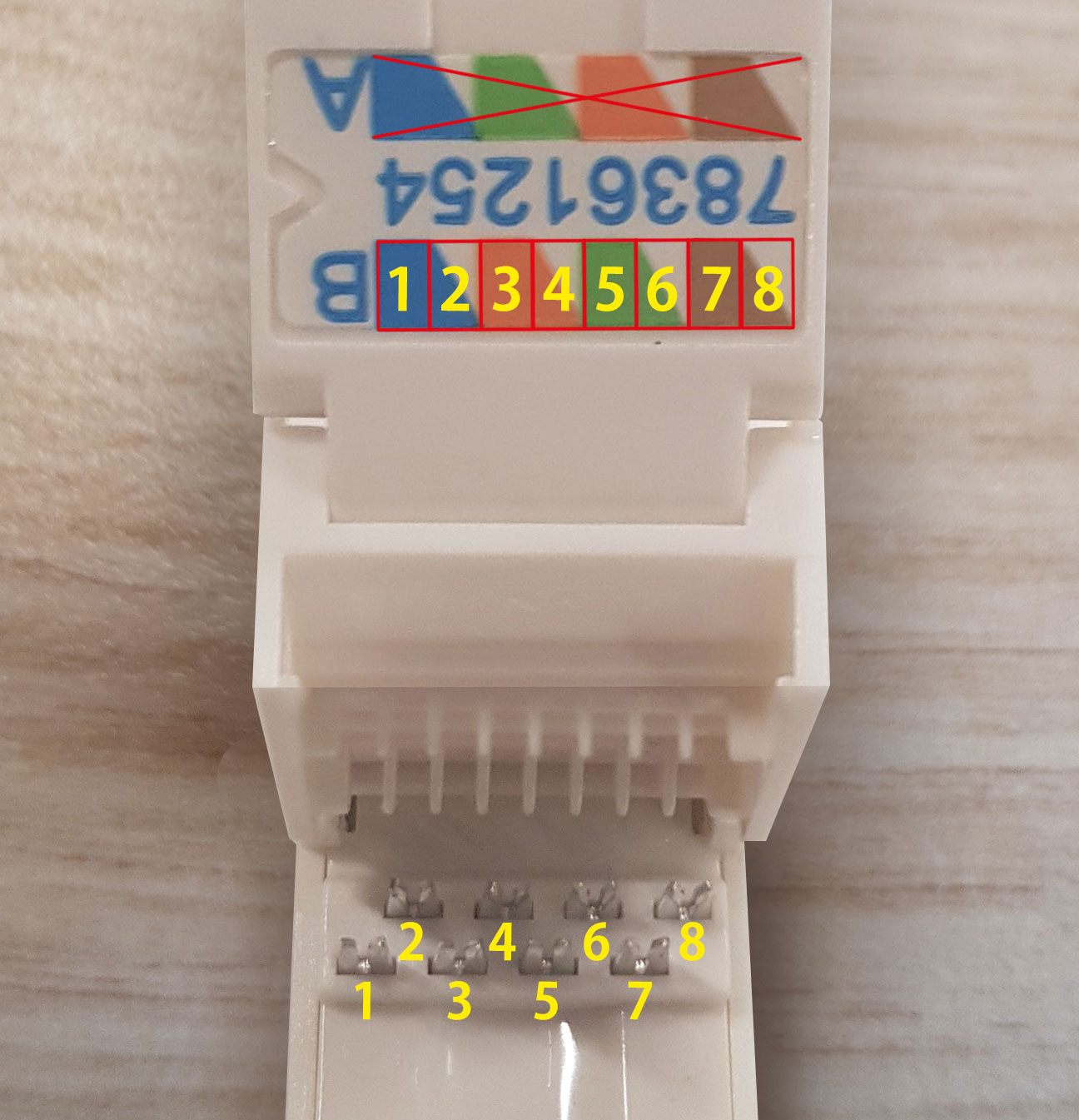

CAT6 STP Keystone Connector - LSA Angled (DS-KC-STP6-LSA-A)

Onderstaande kleurvolgorde geldt, naast de DS-KC-UTP6-LSA-A, ook voor de volgende keystones: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.

Kleurvolgorde Keystone DS-KC-STP6-LSA-A 1: Bruin
2: Wit-Bruin
3: Oranje
4: Wit-Oranje

5: Groen
6: Wit-Groen
7: Blauw
8: Wit-Blauw

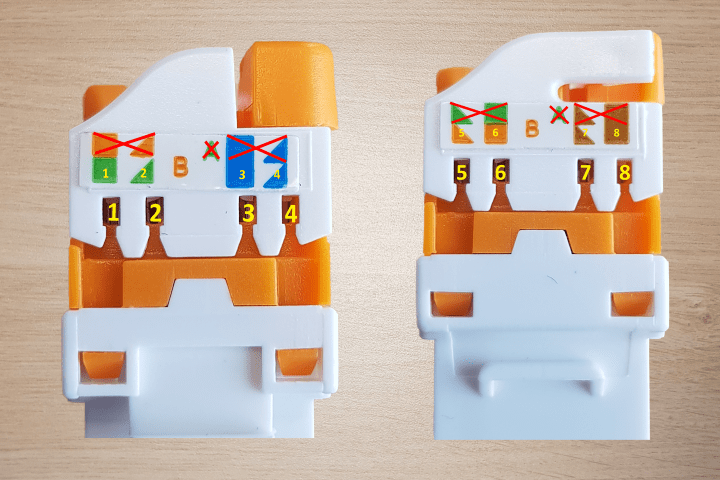

CAT6 UTP Keystone Connector - Toolles (DS-KC-UTP6-TL)

Kleurvolgorde CAT6 UTP Keystone Connector - Toolles 1: Blauw
2: Wit-Blauw
3:Oranje
4: Wit-Oranje

5: Groen
6: Wit-Groen
7: Bruin
8: Wit-Bruin

Stap 4 – Bevestig dan de aderparen met behulp van de punch down tool (uitgezonderd de toolles keystones).

Weet u zeker dat u de juiste volgorde hebt bepaald? Bevestig dan de aderparen met behulp van de punchdown tool. De aderparen worden nu vastgezet in de aansluitpunten.
Nadat dit is gebeurt is de keystone gereed voor gebruik.
