Hoe monteer ik een UTP toolless connector?

Hoe monteer ik een UTP toolless connector?

In dit artikel leggen we de stappen uit hoe u een toolless RJ45 connector afmonteert aan een internet kabel. In tegenstelling tot een gewone RJ45 connector is er voor een toolless RJ45 connector geen krimptang nodig om de connector aan de kabel te krimpen.

In dit artikel leggen we de stappen uit hoe u een toolless RJ45 connector afmonteert aan een internet kabel. In tegenstelling tot een gewone RJ45 connector is er voor een toolless RJ45 connector geen krimptang nodig om de connector aan de kabel te krimpen.

Hoe u een normale connector afmonteert aan een internet kabel kunt u lezen in onze blog Hoe maak ik een UTP kabel?

Wat heeft u nodig?

- Een cat5e kabel op rol of cat6 kabel op rol

- Een Cat5e UTP toolless RJ45 connector of Cat6 UTP toolless RJ45 connector

- kabelstripper

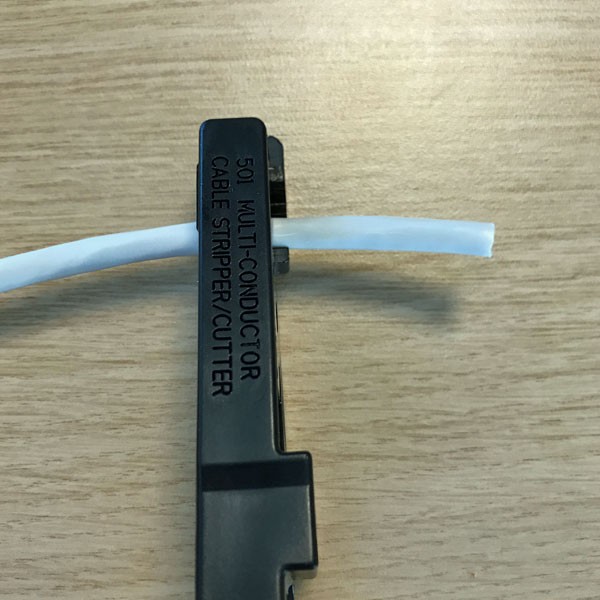

Stap 1 – Strip de kabel zodat de aderparen zichtbaar zijn

Voor het wegsnijden van de kabelmantel kunt u gebruik maken van een kabelstripper.

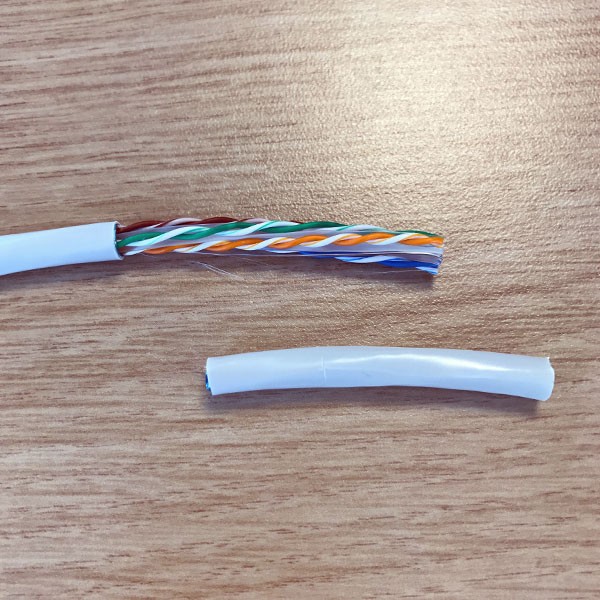

UTP-Kabel strippen Gestripte UTP kabel

Hier ziet u duidelijk vier aderparen:

1: Wit-Blauw & Blauw

2: Wit-Oranje & Oranje

3: Wit-Groen & Groen

4: Wit-Bruin & Bruin

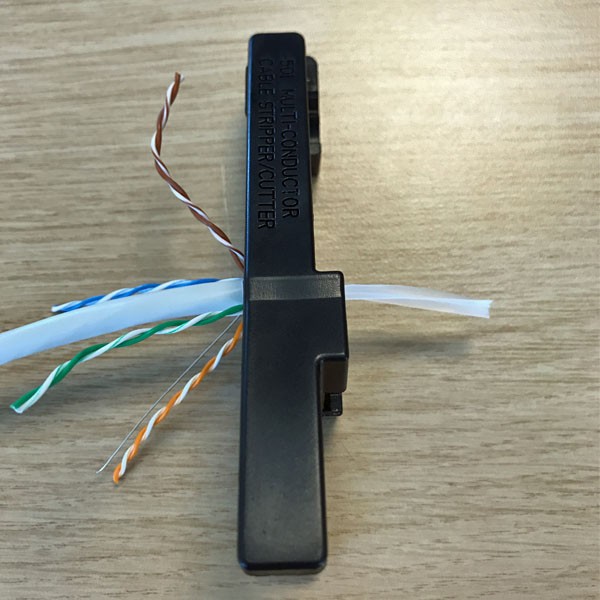

Stap 2 – Verwijder het "witte kruis" in de kabel

Vouw de aderparen naar beneden om met behulp van de kabelstripper het "witte kruis" in het midden van de kabel af te knippen.

Het witte kruis verwijderen

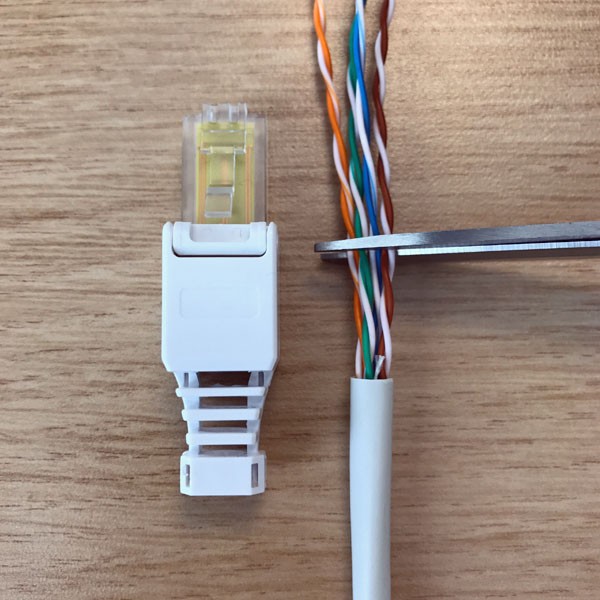

Stap 3 – Knip de aderparen recht en op maat af

De aderoareb recht en op maat afknippen

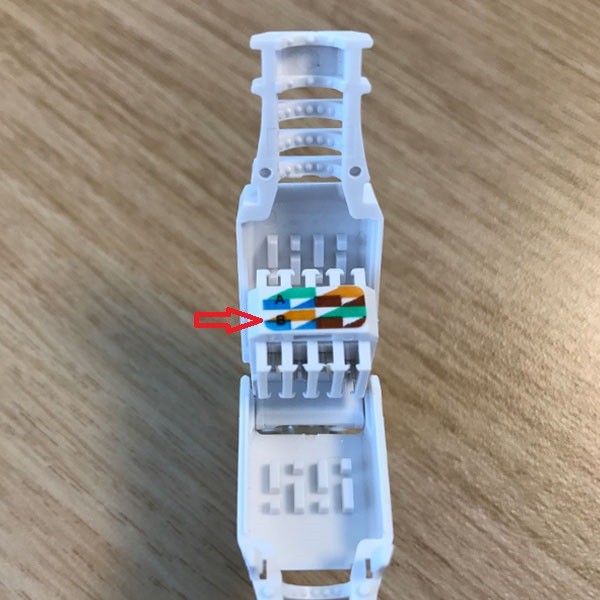

Stap 4 – Leg de aders op de juiste kleurvolgorde volgens de B-norm

Hoe kabels in connector Bovenste rij B-norm
1: Wit-Oranje
2: Oranje
3: Wit-Groen
4: Groen

Onderste rij B-norm
5: Blauw
6: Wit-Blauw
7: Bruin
8: Wit-Bruin

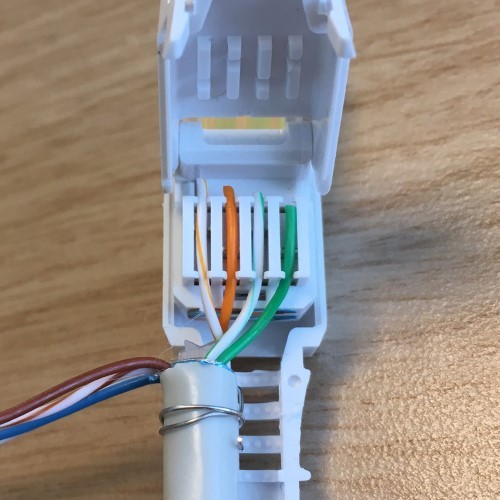

Stap 5 – Schuif de aderparen in de toolless connector

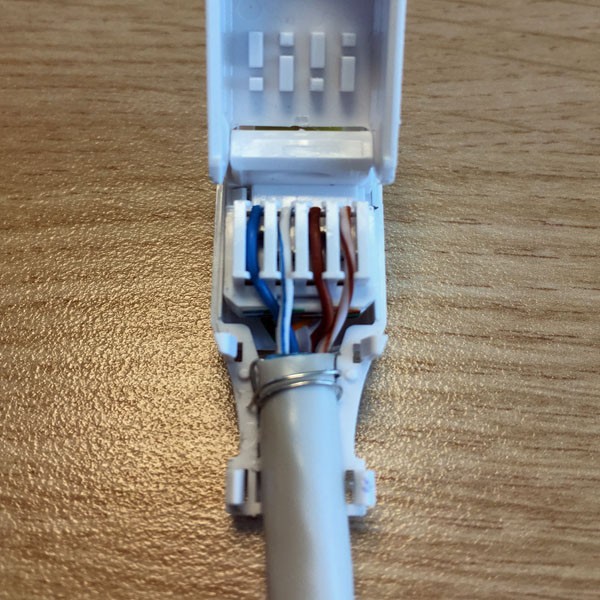

Houd hierbij de kleurvolgorde volgens de B-norm aan. In de linkerafbeelding ziet u de bovenste kleurvolgorde van de aders als bij stap 4 uitgelegd en in de rechter afbeelding, na het omdraaien van de connector, de onderste volgorde van de aders als bij stap 4 uitgelegd.

aderparen in de connector Plaats de aderparen in de toolless connector

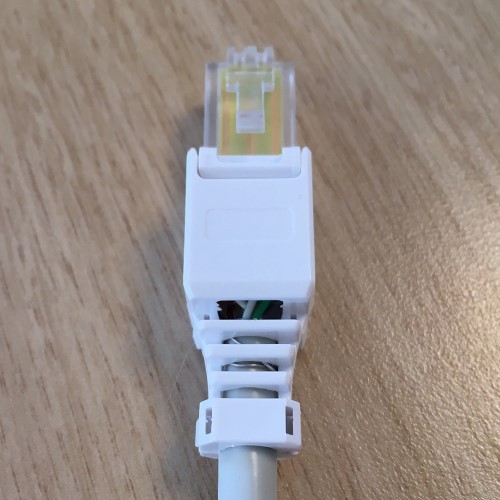

Stap 6 – Knijp de toolless connector dicht

De toolles connector dichtknijpen

Over ons

Professioneel advies

Heb je na het lezen van deze informatie nog vragen? We helpen je graag verder. Je kunt ons bereiken op werkdagen tussen 08:00 en 17:00 uur:

  • bel ons op +31(0)74-852 6448,
  • stuur ons een e-mail, of
  • chat live met ons.

Tot 25 jaar garantie

Op alle server- en patchkasten en passieve accessoires uit ons assortiment geldt een garantietermijn van 25 jaar. Alle actieve componenten kennen een garantietermijn van één jaar. Wanneer het artikel in goede staat is en normaal wordt gebruikt, garanderen we dat het apparaat naar verwachting blijft werken. Je bent dus verzekerd van kwaliteit én garantie.

Snelle verzending

Als je op werkdagen voor 16:00 uur bestelt, verzenden we je bestelling nog dezelfde dag. We hebben altijd meer dan 100.000 artikelen op voorraad: serverkasten, 19-inch accessoires zoals patchpanelen, Ethernet-switches en utp- en glasvezelkabels. We kunnen je bestellingen dus heel snel verzenden; naar je bedrijfsadres, rechtstreeks naar je klant met een white label of direct bij je thuis.

Opmerkingen
Tom 2024-10-10 09:20:13
Komt blauw onder wit/oranje of komt blauw onder groen? (Ik gebruik cat6a kabel)
[email protected] 2024-10-10 09:29:49
Blauw komt onder oranje-wit.
Frans 2024-08-23 10:31:26
Ik heb een vraag, is nu A of B de bovenste rij waar ik start met wit Oranje en dan Oranje voor onduidelijk want er staat op de foto een rood pijltje bij B.
[email protected] 2024-08-23 12:08:49
Beste, voor de juiste kleurcode kan je de B norm aanhouden van links naar rechts
Caroline Advokaat 2023-07-25 10:19:43
Mijn connectoren zijn dicht geklikt. Ik moet de kabel nog gaan aansluiten. Hoe krijg ik ze open?
Jan Hamelink 2020-04-07 12:39:30
Ik probeer een tool-less connector op de Cat 5e UTP kabel rte monteren, maar de adertjes zijn zo dun dat ik deze niet in de connector gepriegeld krijg. Ik weet dat er ook kabels met dikkere aders bestaan, is dat een stugge kabel? Ui uw beschrijving maak ik dat niet op namelijk.
Lotte 2020-06-03 12:37:22
Onze Toolless connector voor Cat5e is geschikt voor zowel soepele als stugge Cat5e bekabeling met een AWG waarde tussen 24 en 26 AWG. Dit zou dus wel gewoon moeten passen.
Eugje 2019-08-20 19:43:21
Ik heb een toolles connector aangeschaft en heb dezelfde als de heer Pieter van Bossuyt. Het advies is, houdt de kleurcode aan van de connector. Dat ga ik dus ook doen. Echter de andere zijde van de kabel krijgt geen connector maar wordt aangesloten op een patch paneel. Moet ik op de patchpaneel dezelfde kleurencode van de connector aanhouden of moet ik dan de kleurencode van die patchpaneel volgen? Ik ben namelijk bang dat het niet gaat werken, dus wil ik vantevoren weten wat het beste is. Ik wil liever alles in 1 keer goed hebben dan de kabel opnieuw aan te moeten sluiten
Baer Lenssen 2019-08-26 10:10:14
Beste, U moet altijd de vermelde kleurcode van het product aanhouden. Bij verdere vragen hoor ik het graag, Baer| DS-IT
Nico van de kamp 2019-07-28 11:27:16
Hallo, Is deze connector maar “eenmalig” te gebruiken of meermalig? Daar bedoel ik mee kun je connector na eenmaal op een kabel geplaatst te hebben, en het zit bv. niet goet, de connector weer open klikken de adders goed leggen en opnieuw dicht klikken? En deze connector is ook geschikt voor cat7? Gr., Nico
Carolien 2019-07-29 07:19:31
Best Nico, Het is mogelijk de kabel opnieuw aan te sluiten met behulp van de connectoren afgebeeld in het blog. Deze connectoren zijn geschikt voor een cat6 kabel. Voor een cat7 kabel kan de toolless connector met artikelnummer: G63022 gebruikt worden.
Hallo 2019-04-12 15:59:34
Ik heb een toolless RJ45 connector gekocht en aangesloten volgens B norm (andere kleurvolgorde dan de foto hierboven). Hij werkt echter niet. Aan de andere kant zit een gewone connector, die er zo aan zat bij aanschaf. Ik heb 1 kant van een normale geknipt om hem door een leiding te trekken. Enig idee wat er mis is? Power over Ethernet werkt wel, maar de access point ontvangt geen internet. Met een andere kabel werkt het wel, dus de kleuren lijken ‘verkeerd’ aangesloten. Het uiteinde van de kabel die er al aan zat lijkt volgens B norm gemonteerd. Kan het aansluitschema misschien niet kloppen? Hoe verhoudt een toolless connector zich tot een gewone connector? Bv 1234 boven en 5678 onder? Hopelijk heeft u het antwoord.
Baer Lenssen 2019-04-24 10:09:26
Beste, De norm is ten alle tijde de b norm, heeft u al gebruikgemaakt van een kabeltester? Wij zijn ook te bereiken op: 0748526448 Baer DS-IT
[email protected] 2018-12-14 20:39:04
Super! Bedankt Carolien, helder uitgelegd. Je post heeft me verder geholpen! Grt, Cedric
Van Bossuyt Pieter 2018-01-25 23:27:15
Ik heb mijn toolless Connector op deze website gekocht CAT 6 utp voor zachte en hardekabel en heeft een andere kleurencombinatie namelijk A is boven witoranje - oranje - witbruin - bruin onder : witgroen - groen- blauw -witblauw B boven witgroen-groen-witbruin-bruin onder: witoranje-oranje-blauw - witblauw Ik heb 2 kabels die ik van een connector dien te voorzien om deze via 2 couplers naar de internetmodem door te laten gaan. Gebruik ik mijn B of A combinatie en klopt deze kleurencodering? mvg
Martijn 2018-01-26 09:00:28
Beste, De kleurvolgorde wil wel eens verschillen per toolless connector, dit is afhankelijk van welke leveranvier deze komt. Daarom kan de volgorde die op de connector is aangegeven wel eens verschillen met de kleurvolgorde die we hier in de blog hebben benoemd. Het beste kunt u de in Europa standaard B-norm aanhouden, en dan de kleurvolgorde die op de connector zelf is aangegeven. Wel belangrijk om deze volgorde dan ook aan de andere zijde van de kabel aan te houden. Ik hoop u hiermee voldoende te hebben geïnformeerd.
A.Kemp 2017-11-17 14:15:24
Prima begeleiding, ik mis alleen wat de bovenkant en de onderkant van de conn. is.
Frans Mank 2017-12-30 22:05:57
Volgens mij zie ik aan de bovenkant het lipje wat je moet indrukken, om de stekker te verwijderen, dan is het wit/oranje links, en wit/bruin rechts
